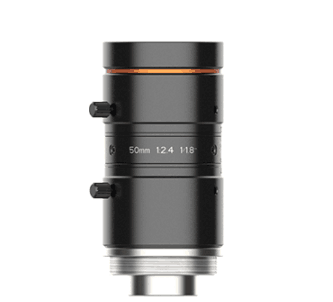

線陣CCD鏡頭是與線傳感器系列相機機的圖像大小和像素大小相對應的高性能FA鏡頭，可應用于高精度檢測。



線陣鏡頭的特性：

線陣鏡頭是為高分辨率掃描應用而設計的，高達12K；

最大兼容成像目標表面為90mm，使用更長的線掃描相機；

高分辨率，最小像素尺寸為5um；

低失真率；

放大率0.2x-2.0x。



如何選擇線性陣列鏡頭:

為什么在選擇相機時要考慮鏡頭選擇？目前，普通線陣相機的分辨率為1K、2K、4K、6K、7K、8K和12K，像素尺寸為5um、7um、10um和14um，因此芯片的尺寸范圍為10.240mm（1kx10um）到86.016mm（12Kx7um）。顯然，C接口遠遠不能滿足要求，因為C接口最多只能連接22毫米的芯片，即1.3英寸。許多攝像機的接口是f、m42x1、m72x0.75等。不同的鏡頭接口對應不同的后背焦（Flange distance），這也決定了鏡頭的工作距離不同。

光學放大率（β，Magnification）

確定相機分辨率和像素尺寸后，可以計算芯片尺寸（傳感器尺寸）；芯片尺寸除以視場（FOV）等于光學放大率β=ccd/FOV。

接口（Mount）：

主要有C、m42x1、F、T2、Leica、m72x0.75等。確認后，可以知道對應接口的長度。

后背焦（Flange Distance）

后背焦指相機接口平面到芯片的距離，這是一個非常重要的參數，由相機制造商根據其自身的光路設計確定。不同制造商的相機，即使具有相同的接口，也可能具有不同的后背焦。

利用光學放大率、接口和后背焦，可以計算工作距離和節圈長度。在選擇這些之后，另一個重要的環節是看MTF值是否足夠好？許多視覺工程師不了解MTF，對于高端鏡頭，必須使用MTF測量光學質量。MTF涵蓋了對比度、分辨率、空間頻率、色差等豐富的信息，非常詳細地表達了鏡頭中心和邊緣的光學質量。不僅工作距離和視野滿足要求，而且邊緣對比度不夠好。我們還應該重新考慮是否選擇更高分辨率的鏡頭。
