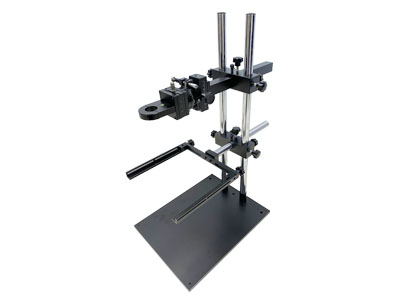

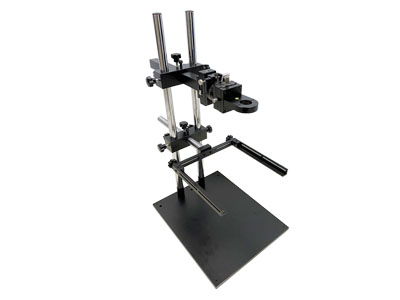

遠心鏡頭精密支架/角度可調XCY-TLR-V1
XCY-TLR-V1支架是深圳市新次元科技有限公司設計研發的遠心鏡頭固定支架。可固定φ28mm外徑鏡頭。固定件帶有水平儀，可以輔助調節水平度。鏡頭固定后可以上下傾斜，左右360度旋轉。該平臺主要用于對鏡頭水平度要求比較高的實驗。
|
型號 |
XCY-TLR-V1 |
|
鏡頭夾具直徑 |
φ28mm |
|
夾具負載 |
4kg |
|
前后移動范圍 |
0-300mm |
|
上下微調范圍 |
±35mm |
|
上下微調精度 |
0.1mm |
|
左右旋轉調節 |
360°粗調,±5°微調，精度0.1° |
|
上下傾斜調節 |
±10° |
|
底板材料 |
鋁合金 |
|
底板尺寸 |
10×320×400mm |
|
底板表面處理 |
黑色陽極氧化 |
|
主桿材料 |
鐵 |
|
主桿表面處理 |
渡洛 |
|
主桿高度 |
60cm |
| 產品尺寸圖 |
