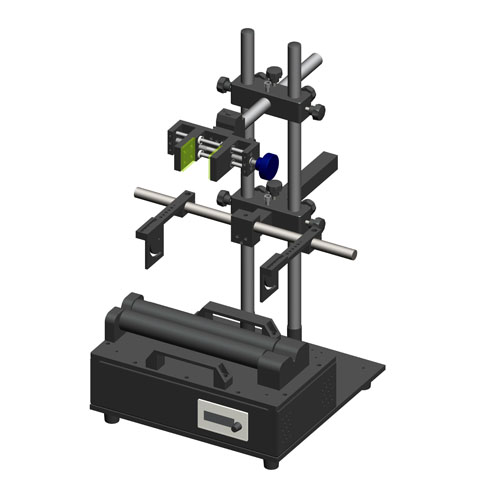

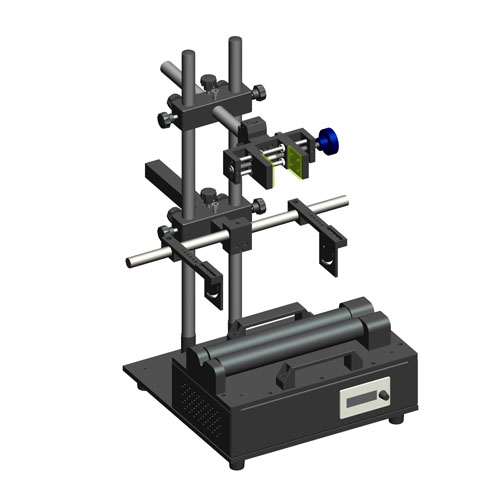

雙滾筒實驗支架XCY-DRS-V1
XCY-DRS-V1實驗平臺主要應用于模擬圓柱物體旋轉運動環境，采用步進電機，雙滾筒直徑40mm，長度300mm，速度范圍：0-170轉/分鐘。相機夾具范圍：20-110mm，上下微調范圍：±30mm，可以固定線掃光源，角度可調。
|
|
參數 |
備注 |
|
電機 |
57步進電機 |
脈沖發生器調速 |
|
滾筒直徑 |
40mm |
|
|
滾筒長度 |
300mm |
|
|
轉速度 |
0-170rad/min |
|
|
外形尺寸 |
401*350*684 |
|
|
重量 |
20KG |
|
|
材料 |
鋁合金 |
表面出理：黑色陽極氧化 |
|
相機夾具范圍 |
20-110mm |
|
|
上下微調范圍 |
±30mm |
|
|
產品尺寸圖 |
|
