3D激光相機往復平臺XCY-DRT200-V1

簡介：

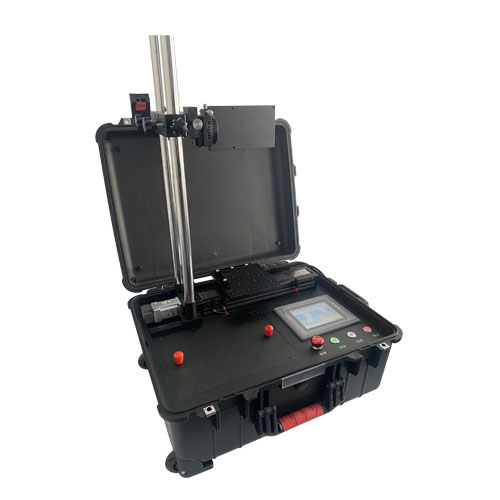

XCY-DRT200-V1實驗架主要應用于3D激光相機測試，采用松下伺服電機模組，觸摸屏控制平臺運動，

可進行往返、JOG和定位運動模式，往返速度獨立，循環次數可設置，平臺可以用于3D激光相機測試實驗，

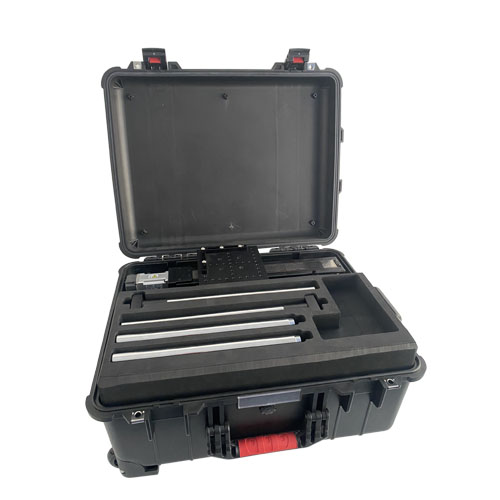

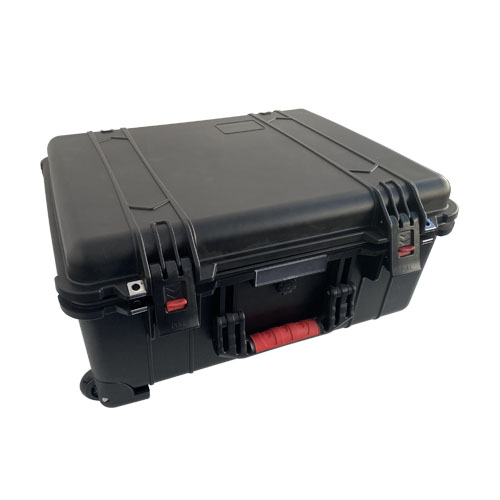

行李箱結構方便運輸，能較快實現實驗環境搭建。

名稱	參數	備注
行程	200mm
相機架XZ微調范圍	±25mm	微調精度0.1mm
相機夾具旋轉范圍	360度粗調，±5度精調
運動控制	觸摸屏
電機	松下
運動控制卡	ZMC002
輸出差分信號	A+/A-/B+/B-
輸出電源	5V、12V、24V
運行速度	0-25cm/s
往返承載	《10kg》
外形尺寸	546*467*274 mm
載物板尺寸	150*150mm
重量	23kg
材料	鋁	表面處理：黑色陽極氧化
