流水線運動平臺XCY-MCPT-V2

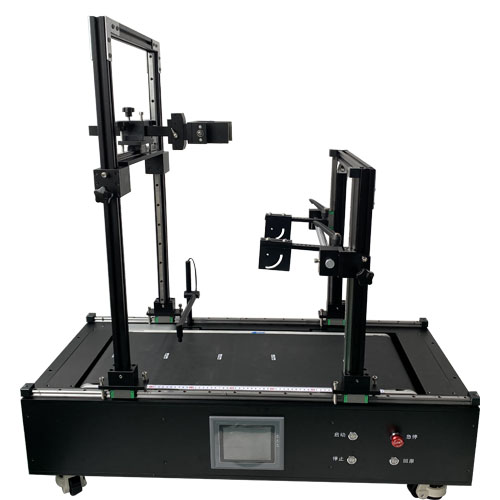

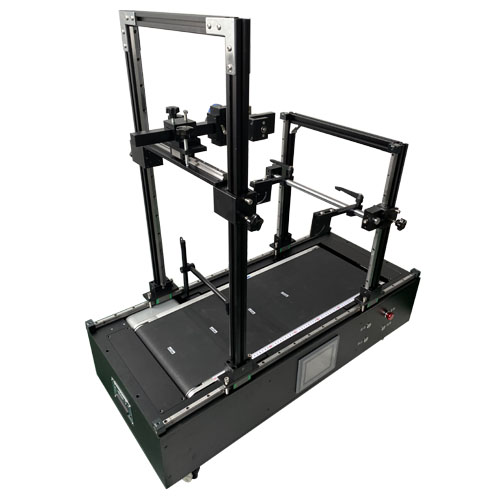

簡介：XCY-MCPT-V2實驗架主要應用于模擬流水線運動環境，采用臺達伺服電機流水線模組，觸摸屏和PC端可進行運動控制，可進行往返、等分、JOG、定位和連續運動模式，配有光纖傳感器，可以感應產品流過，輸出脈沖信號，也可以通過外部脈沖信號控制傳送帶啟動和停止，配合龍門光源架，平臺可以用于線陣相機測試實驗，能較快實現實驗環境搭建。
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
23-110mm |
|
|
相機微調范圍 |
±35mm |
|
|
相機微調精度 |
0.1mm |
|
|
相機架高度 |
800mm |
|
|
光源架高度 |
600mm |
|
|
運動控制 |
觸摸屏和PC軟件 |
|
|
電機 |
臺達 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
12V，24V |
|
|
運行速度 |
0-25cm/s |
|
|
往返承載 |
《10kg |
|
|
外形尺寸 |
1076*477*1139mm |
|
|
流水線寬度 |
30cm |
|
|
重量 |
74kg |
|
|
材料 |
鋁 |
表面處理：黑色陽極氧化 |
|
產品尺寸圖 |
|
