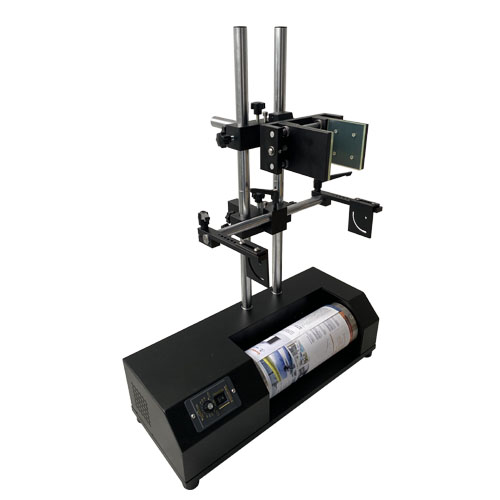

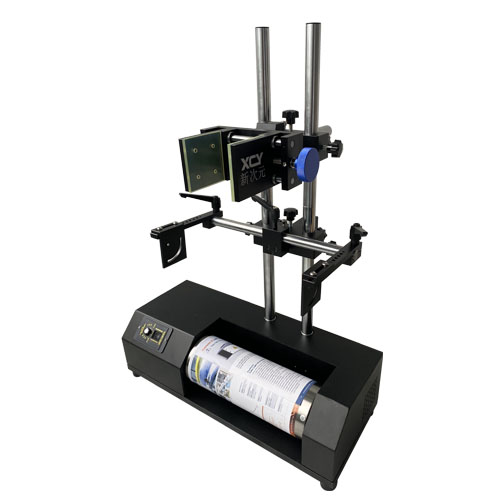

線掃滾筒運動平臺XCY-DLS-V1
簡介：XCY-DLS-V1實驗架主要應用于模擬高速運轉的滾軸式運行環境，采用交流電機，可以實現速度調節，電機轉速范圍：0-350轉/分鐘。編碼器采用1000線旋轉編碼器，配合相機架和光源固定結構，可以實現任意線掃相機和光源的隨意搭配。
產品參數
|
|
參數 |
備注 |
|
電機 |
30W交流電機 |
電位器調速 |
|
滾筒直徑 |
110mm |
|
|
滾筒長度 |
300mm |
|
|
滾筒材料 |
不銹鋼 |
|
|
轉速度 |
350rad/min |
等同m/s |
|
輸出電壓 |
12V |
|
|
編碼器 |
1000 P/R |
差分信號，輸出AB相脈沖 |
|
底板材料 |
鋁合金 |
|
|
表面處理 |
黑色陽極氧化 |
|
|
柜子尺寸 |
230*570*170mm |
|
|
主桿高度 |
600mm |
|
|
相機夾具范圍 |
25-110mm |
|
|
相機夾具負載 |
《4kg |
|
|
重量 |
30kg |
|
|
產品尺寸圖 |
|
備注： 線速度計算公式：r滾筒半徑；n轉速(單位:轉/s）
V=W*r
W=2πn
