水平拍攝支架XCY-HVF-V2

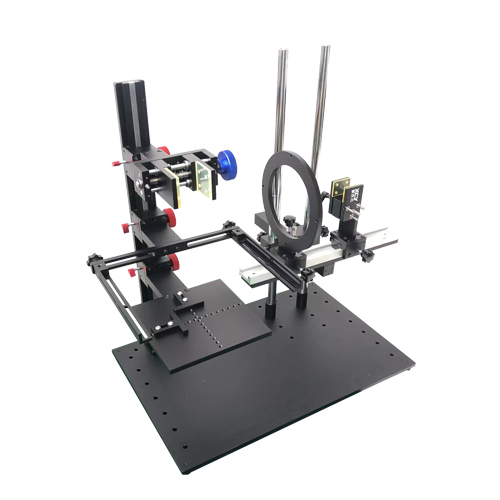

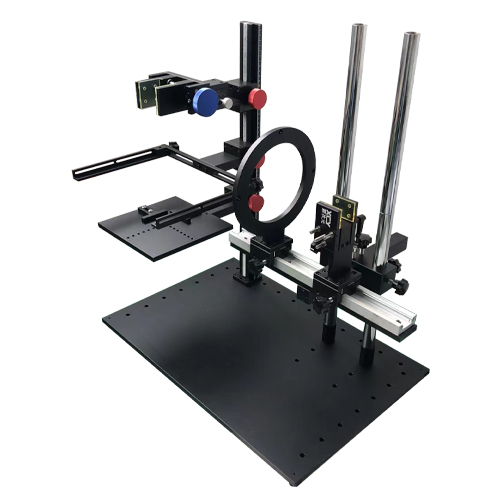

簡介：XCY-HVF-V2 是一款雙相機測試實驗平臺，垂直模塊可固定相機和光源，載物板可上下移動，相機夾具范圍20-75mm，前后微調范圍±20mm，精度0.1mm，主桿采用燕尾槽結構，齒輪齒條傳動，載物板帶有T型定位擋板，水平相機和光源采用導軌結構，能快速移動并固定，整體可前后拉伸，上下可調節高度。該平臺主要用于樣品表面和側面需要檢測的實驗 ，通過組合搭配，能快速搭建測試環境。



產品主要功能：
功能一：相機夾具范圍20-80mm，前后微調范圍±20mm，精度0.1mm
功能二：燕尾槽主桿高度600mm，雙主桿高度600mm
功能三：載物板帶T型擋板，且上下可調節高度
功能四： 易拆裝，組合方式多樣


載物板尺寸：150*150mm


底板：長：60cm  寬：40cm



產品尺寸圖：PDF
