旋轉實驗平臺XCY-MR4L-V1

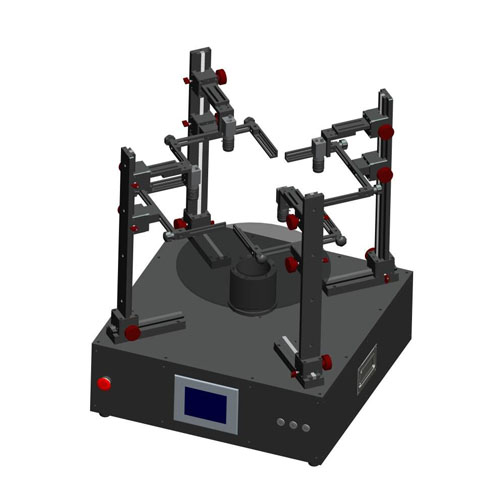

簡介：XCY-MR4L-V1支架是深圳市新次元科技有限公司設計研發的一款旋轉平臺，采用臺達伺服電機，配減速機，轉盤采用透明玻璃，直徑φ400mm，采用PC軟件調速，轉速范圍0-300轉/分鐘，觸發信號可設置。4個相機固定架，相機支架采用燕尾槽主桿，齒輪齒條傳動，Z主桿500mm，X導軌200mm,相機采用螺絲固定，可以往前移動0-40mm，上下微調：0-40mm。該平臺可用于多個相機進行旋轉運動檢測實驗。
|
特征 |
參數 |
|
|
外觀尺寸 |
640*640*804mm |
|
|
主桿高度 |
500mm |
|
|
轉盤直徑 |
Φ400mm |
|
|
轉速 |
0-300轉/分鐘 |
|
|
調速方式 |
PC軟件 |
|
|
供電壓 |
220V |
|
|
觸發信號 |
觸發數可設置 |
|
|
平行度 |
±0.2mm |
|
|
重量 |
60KG |
|
|
產品尺寸圖 |
|
