旋轉運動平臺XCY-MR4HT-V2

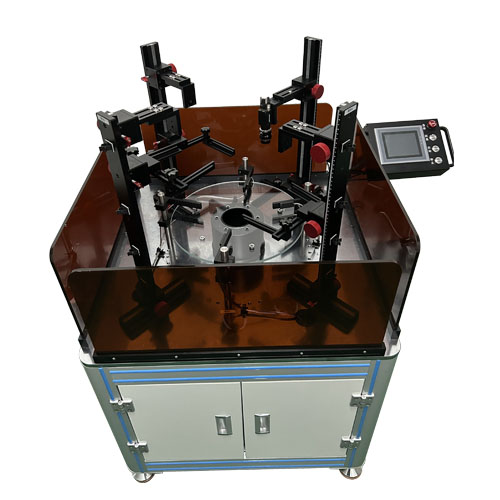

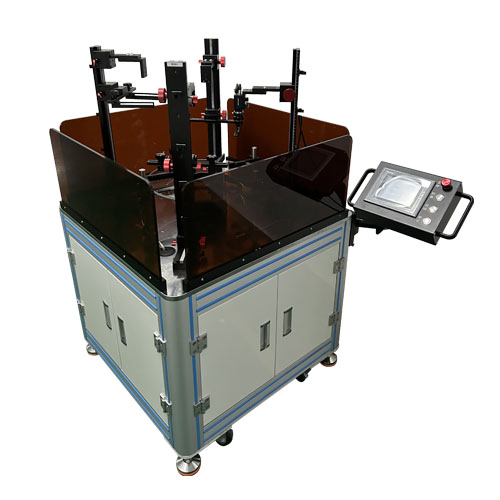

簡介：XCY-MR4HT-V2支架是一款旋轉平臺，采用臺達伺服電機，配減速機，轉盤采用光學透明玻璃，直徑φ400mm，采用PC軟件和觸摸屏調節參數，平臺有連續運動、等分運動和定位運動模式，轉速范圍0-300轉/分鐘，觸發信號可設置,4個相機固定模塊對應有4個獨立光纖傳感器，傳感器可設置閥值，延時觸發等功能。相機支架采用燕尾槽主桿，齒輪齒條傳動，Z主桿500mm，X導軌200mm,相機采用螺絲固定，可以往前移動0-40mm。平臺底部采用鋁型材機柜，機柜4面固定有透明亞克力玻璃，用于安全防護，該平臺可用于多個相機進行旋轉運動檢測實驗。
產品參數
|
特征 |
參數 |
|
外觀尺寸 |
800*800*1297mm |
|
主桿高度 |
500mm |
|
轉盤直徑 |
Φ400mm |
|
轉速 |
0-300轉/分鐘 |
|
調速方式 |
PC軟件和觸摸屏 |
|
供電壓 |
220V |
|
觸發信號 |
Tri/T1/T2/T3/T4 |
|
平行度 |
±0.2mm |
|
重量 |
145KG |
|
產品尺寸圖 |
