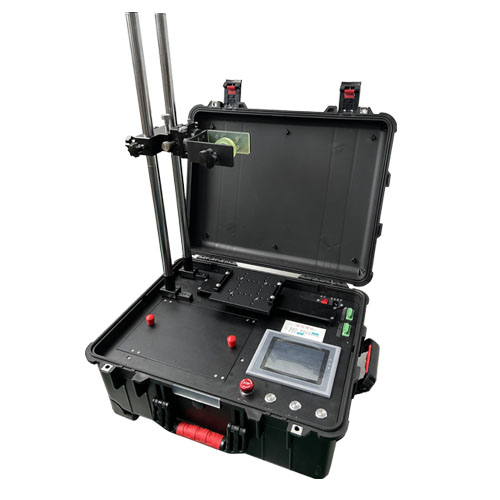

3D激光輪廓測試平臺XCY-ZRT220-V2
簡介：XCY-ZRT220-V2實驗架主要應用于3D激光相機測試，采用直線滑臺模組，觸摸屏控制平臺運動，可進行往返、
JOG和定位運動模式，往返速度獨立，循環次數可設置，平臺可以用于3D激光相機測試實驗，行李箱結構方便運輸，
能較快實現實驗環境搭建。
|
名稱 |
參數 |
備注 |
|
行程 |
220mm |
|
|
相機架XZ微調范圍 |
±25mm |
微調精度0.1mm |
|
相機夾具旋轉范圍 |
360度粗調，±5度精調 |
|
|
運動控制 |
觸摸屏 |
|
|
滑臺 |
直線滑臺 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
5V、12V、24V |
|
|
運行速度 |
0-1m/s |
|
|
往返承載 |
《10kg》 |
|
|
外形尺寸 |
546*467*274 mm |
|
|
載物板尺寸 |
150*150mm |
|
|
重量 |
36kg |
|
|
材料 |
鋁+鐵 |
表面處理：黑色陽極氧化 |
