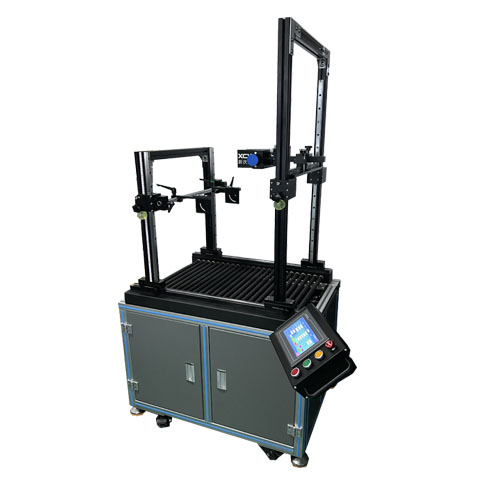

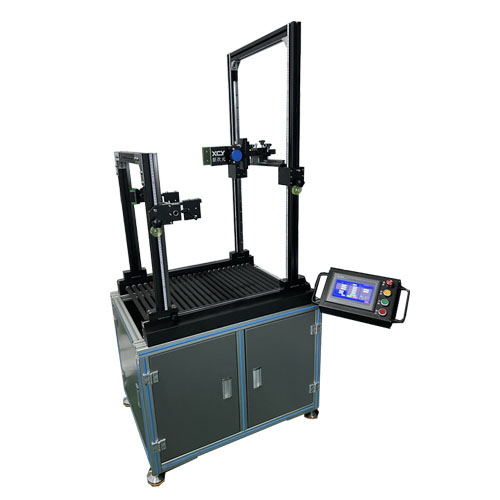

多滾筒線掃平臺XCY-MDL500-V2
XCY-MDL500-V2是一款滾筒式線掃運動平臺，由24個滾筒組合，可以實現往復運動，實現平面移動，
也可進行規則圓柱體表面檢測，支架可固定2個相機，實現上下同時采集圖像，配合多組光源架，實現
各種打光測試，平臺可以通過軟件和觸摸屏控制，操作簡易，用戶能較快實現實驗環境搭建。
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
23-110mm |
|
|
相機夾具上下微調范圍 |
±60mm |
|
|
相機微調精度 |
0.1mm |
|
|
相機夾具角度調節 |
360°粗調，±5°微調 |
微調精度0.1度 |
|
相機架高度 |
1000mm |
|
|
光源架高度 |
600mm |
|
|
運動控制 |
觸摸屏+PC軟件調速 |
|
|
滾筒直徑 |
φ20mm |
|
|
滾筒長度 |
500mm |
|
|
滾筒間距 |
11mm |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
5V,12V,24V |
|
|
往返行程 |
800mm |
|
|
往返速度 |
0-50cm/s |
|
|
往返承載 |
《30kg |
|
|
上下承載 |
《15KG |
|
|
外形尺寸 |
662*880*1800mm |
|
|
重量 |
約110kg |
|
|
材料 |
鋁底板+鐵 |
表面處理：黑色陽極氧化 |
產品尺寸：PDF
