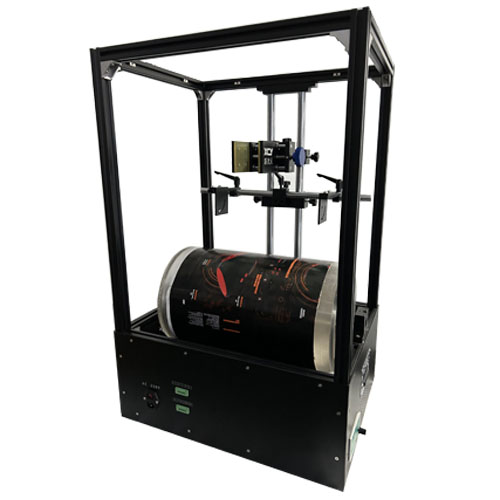

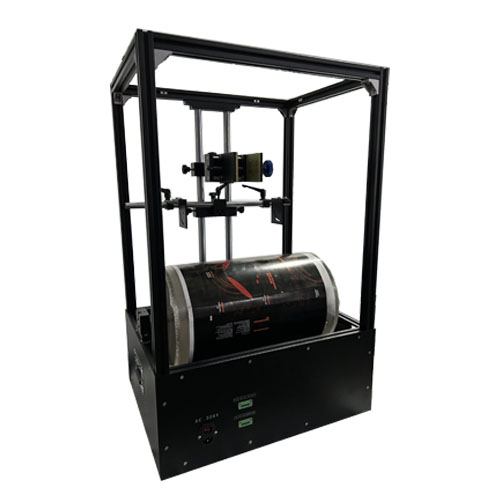

亞克力滾掃平臺XCY-ARP500T-V2
簡介：XCY-ARP500T-V2實驗架主要應用于模擬高速運轉的滾
軸式運行環境，采用伺服電機，可以實現速度調節，電機轉
速范圍：0-300轉/分鐘。配合相機架和光源固定結構，可以
實現任意線掃相機和光源的隨意搭配。
產品參數
|
|
參數 |
備注 |
|
電機 |
400W臺達伺服電 機 |
|
|
滾筒直徑 |
297mm |
|
|
滾筒長度 |
500mm |
|
|
滾筒材料 |
亞克力 |
|
|
轉速度 |
300rad/min |
|
|
輸出電壓 |
24V、12V、5V |
|
|
底板材料 |
鋁合金 |
|
|
表面處理 |
黑色陽極氧化 |
|
|
輸出信號 |
Tri/A+/A-/B+/B- |
旋轉一圈輸出12500個脈沖信號 |
|
尺寸 |
486*630*982 mm |
|
|
主桿高度 |
600mm |
|
|
相機夾具 范圍 |
25-110mm |
|
|
相機夾具 負載 |
《4kg |
|
|
重量 |
55kg |
|
|
產品尺寸圖 |
||
備注： 線速度計算公式：r滾筒半徑；n轉速(單位:轉/s）
V=W*r
W=2πn
