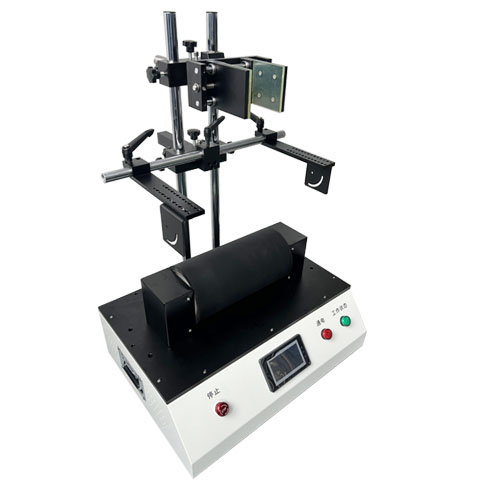

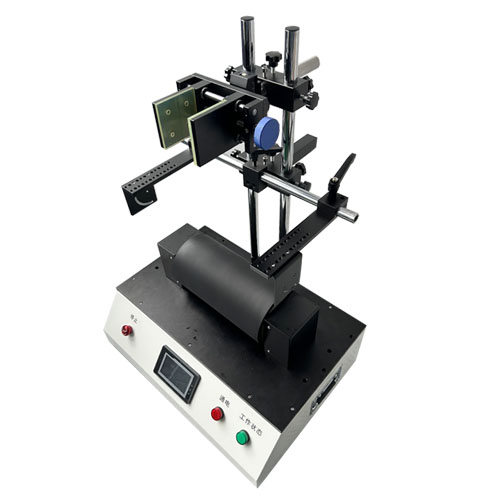

高速滾筒線掃平臺XCY-DRM150-V3
簡介：XCY-DRM150-V3實驗架主要應用于模擬高速運轉的滾軸式運行環境，采用伺服電機，用觸摸屏
可以實現速度調節，電機轉速范圍：0-450轉/分鐘。配合相機架和光源固定結構，可以實現任意線掃相機
和光源的隨意搭配。
產品參數
|
|
參數 |
備注 |
|
電機 |
400W伺服電機 |
觸摸屏調速 |
|
滾筒直徑 |
φ150 mm |
|
|
滾筒長度 |
L=300mm |
|
|
滾筒材料 |
金屬包膠 |
|
|
轉速度 |
450rad/min |
等同3.5m/s |
|
相機夾具范圍 |
25-110mm |
|
|
上下微調范圍 |
±30mm |
|
|
輸出電壓 |
5V/12V/24V |
|
|
輸出信號 |
Tri、A+、A-、B+、B- |
|
|
柜子尺寸 |
430*600*850mm |
|
|
主桿高度 |
600mm |
|
|
相機夾具負載 |
≤4kg |
|
|
重量 |
49kg |
|
|
產品尺寸圖 |
||
