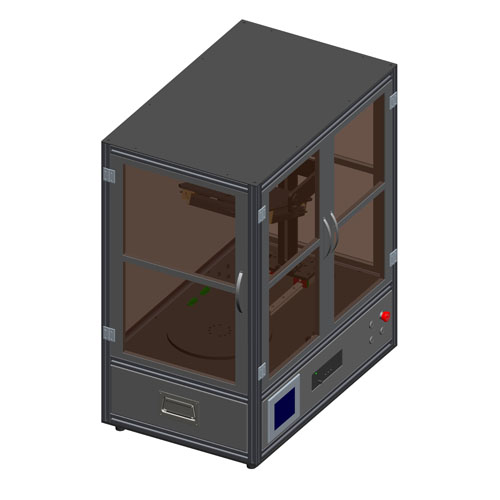

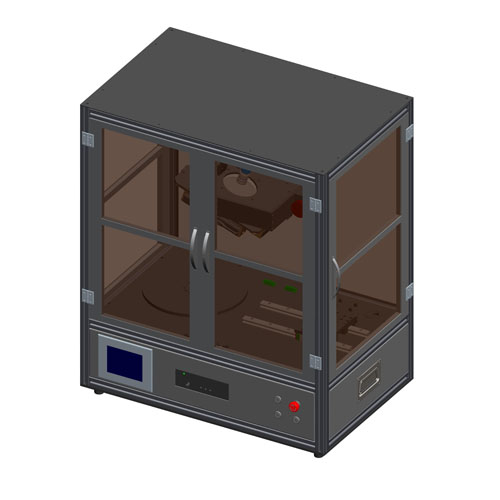

旋轉定位拍攝平臺XCY-RDI300-V2
簡介：HS-RDI300-V2實驗架主要應用于旋轉運動測試，采用臺達電機，觸摸屏和PC端可進行運動控制，可進行等分、JOG、定位和連續運動模式，等分運行模式可以設置等分?jǐn)?shù)，連續運行模式可以設置輸出脈沖信號位置，相機采用螺絲固定，平臺主要用于線掃相機和面陣相機測試實驗，能較快實現實驗環境搭建。
|
名稱 |
參數 |
備注 |
|
相機微調范圍 |
±20mm |
精度0.1mm |
|
主桿高度 |
630mm |
|
|
轉盤大小 |
φ300mm |
|
|
運動控制 |
觸摸屏和PC軟件 |
|
|
電機 |
臺達電機 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出信號 |
Tri、0、A+、A-、B+、B- |
Tri是幀觸發信號,A+/A-/B+/B-是編碼器信號 |
|
輸出電源 |
5V，12V，24V |
|
|
運行速度 |
300轉/分鐘 |
|
|
旋轉承載 |
≤10kg |
|
|
外形尺寸 |
800*510*951mm |
|
|
重量 |
72kg |
|
|
材料 |
鋁+鐵 |
