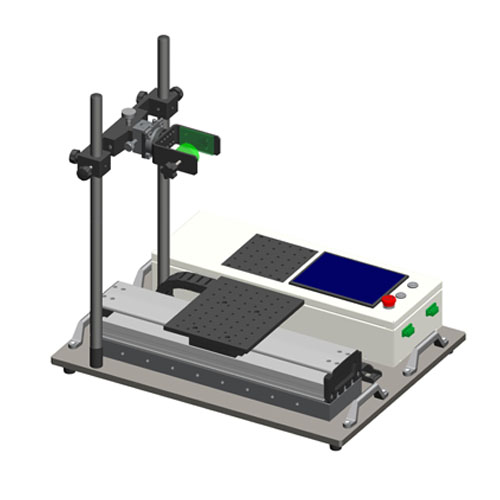

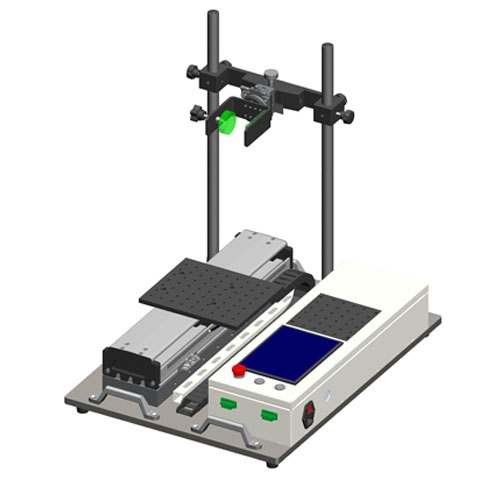

3D激光輪廓儀相機測試臺XCY-TDP400-V2
簡介：XCY-TDP400-V2實驗架主要應用于模擬往返運動環境，
采用直線滑臺，聲音小，速度快，模擬平面移動，龍門架相機
固定結構，可以固定3D激光輪廓儀，,運動控制采用觸摸屏和PC軟
件控制，結合相機微調結構，用戶能較快實現實驗環境搭建。
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
20-50mm |
|
|
相機上下微調范圍 |
±20mm |
|
|
相機微調精度 |
0.1mm |
|
|
相機架高度 |
600mm |
|
|
滑臺 |
直線滑臺 |
觸摸屏調速 |
|
驅動器 |
松下 |
|
|
運動控制卡 |
AMC012 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
往返行程 |
400mm |
|
|
往返速度 |
0-1m/s |
|
|
往返承載 |
《30kg |
|
|
外形尺寸 |
700*524*690mm |
|
|
載物板尺寸 |
200*240mm |
|
|
重量 |
73kg |
|
|
材料 |
鐵底板 |
表面處理：渡洛 |
|
產品尺寸圖 |
|
|
