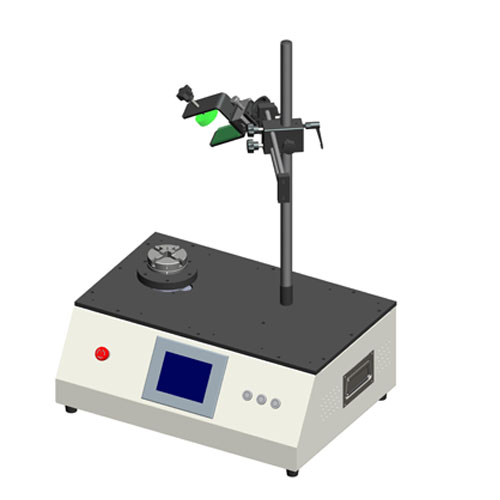

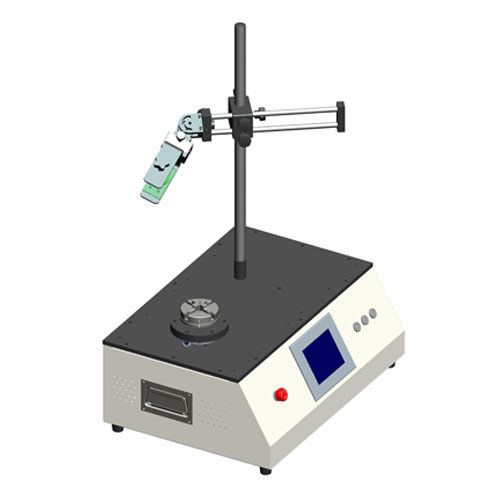

線掃旋轉運動平臺XCY-RCS80-D2
簡介：XCY-RCS80-D2實驗架主要應用于圓柱體旋轉運動測試，
采用臺達電機，觸摸屏和PC端可進行運動控制，可進行等分、
JOG、定位和連續運動模式，等分運行模式可以設置等分?jǐn)?shù)，
連續運行模式可以設置輸出脈沖信號位置，配有4爪卡盤，可以
固定2-80mm直徑物體，3D相機采用夾持固定，平臺主要用于
3D激光相機測試實驗，能較快實現實驗環境搭建。
|
名稱 |
參數 |
備注 |
|
相機微調范圍 |
±25mm |
|
|
相機微調精度 |
0.1mm |
|
|
主桿高度 |
600mm |
|
|
運動控制 |
觸摸屏和PC軟件 |
|
|
電機 |
臺達電機 |
|
|
運動控制卡 |
ZMC002 |
|
|
4爪卡盤夾持范圍 |
Φ2-φ80mm |
|
|
輸出信號 |
Tri、0、A+、A-、B+、B- |
|
|
輸出電源 |
5V，12V，24V |
|
|
運行速度 |
300轉/分鐘 |
|
|
旋轉承載 |
《10kg |
|
|
外形尺寸 |
600*430*886mm |
|
|
重量 |
46 kg |
|
|
材料 |
鋁 |
表面處理：黑色陽極氧化 |
|
產品尺寸圖 |
|
