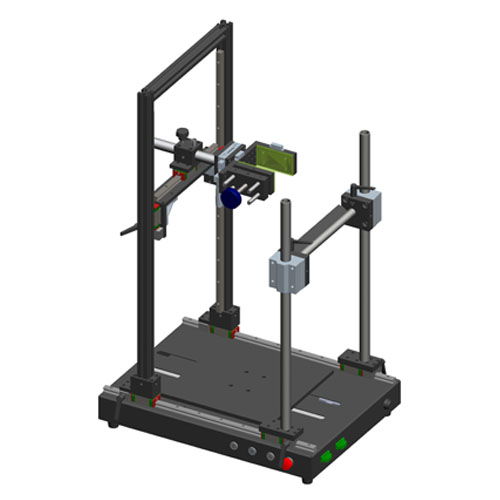

通用線掃測試平臺XCY-ICS400-V2
簡介：XCY-ICS400-V2是一款通用性線掃測試平臺，可兼容線掃
相機和3D相機的運動測試平臺，行程400mm，帶有編碼器和幀觸
發信號輸出，可通過電腦端軟件控制參數，用戶用可以調用SDK自
己開發軟件控制平臺運動。相機龍門架和光源龍門架間距可調，能
較快實現實驗環境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
0-113mm |
|
|
相機夾具上下微調范圍 |
±12.5mm |
|
|
上下微調精度 |
0.01mm |
|
|
相機上下移動范圍 |
600mm |
|
|
滑臺 |
絲桿直線滑臺 |
PC軟件調速 |
|
伺服電機 |
松下 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出信號 |
Tri/A+/A-/B+/B- |
|
|
輸出電源 |
12V，24V |
|
|
往返行程 |
400mm |
|
|
往返速度 |
0-30cm/s |
|
|
往返承載 |
≤15kg |
|
|
外形尺寸 |
584*424*783mm |
|
|
載物板尺寸 |
300*300mm |
|
|
重量 |
約37kg |
|
|
材料 |
鋁合金+鐵 |
|
|
尺寸圖 |
|
主要功能

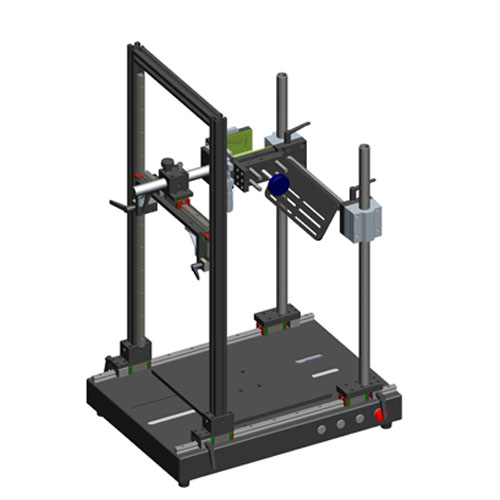

- 相機架和光源架采用龍門架結構，間距可調，穩定牢固
- 光源架主桿帶刻度，上下移動采用直線軸承，上下移動順滑，光源固定采用側面螺絲固定，可以固定不同尺寸線光源
- 相機架主桿帶刻度，相機夾具夾持范圍0-113mm，可固定大部分線掃相機和3D激光輪廓儀相機，上下微調范圍±12.5mm，微調精度0.01mm
- 載物板尺寸300*300mm，往返運行速度0-350mm/s,行程400mm
- 可輸出編碼器差分信號A+,A-,B+,B-，帶直流電源12V和24V，可以給相機供電
- USB線連接電腦，通過PC軟件調節參數，用戶可以調用庫文件dll，實現平臺運動控制，帶有VC和C# Demo
- 采用高精密絲桿直線導軌和松下伺服電機
- 平臺移動1mm 輸出1000 個脈沖，可根據此數據計算出實際相機行觸發所需要的分頻，倍頻的數值。
- 帶有一路幀觸發信號，觸發位置可以通過軟件設置； 通過軟件可以實現功能：設置往復運行次數，修改前進速度，返回速度和回原速度，設置工作距離和加減速，脈沖輸出位置，JOG運行等
