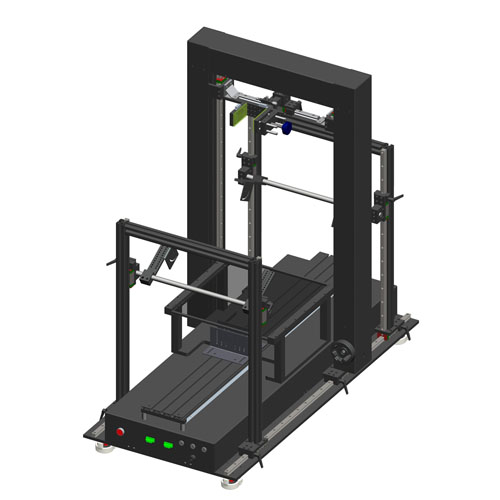

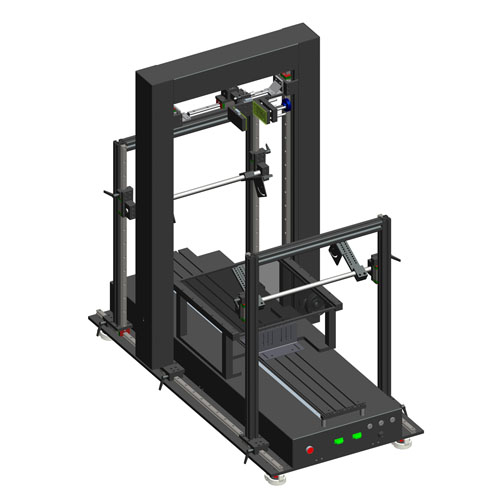

背光線掃平臺XCY-BRST1000-V4
簡介：XCY-BRST1000-V4實驗架主要應用于模擬往返運動環(huán)境，
采用絲桿滑臺，手搖控制相機上下移動，可以使用面陣相機和線
陣相機進行實驗，載物板采用透明玻璃，底部可以打背光，配合
靈活光源架，可固定多種光源，用戶能較快實現(xiàn)實驗環(huán)境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
0-113mm |
|
|
相機夾具左右微調 |
左右可360°粗調，±5°微調，微調精度0.1度 |
|
|
相機架上下移動范圍 |
50-750mm |
|
|
滑臺 |
絲桿直線滑臺 |
PC軟件調速 |
|
伺服電機 |
臺達 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
12V，24V |
|
|
往返行程 |
1000mm |
|
|
往返速度 |
0-30cm/s |
|
|
往返承載 |
≤15kg |
|
|
外形尺寸 |
1400*743*1396mm |
|
|
玻璃載物板尺寸 |
425*465 mm |
|
|
重量 |
約145kg |
|
|
材料 |
鋁合金+鐵 |
|
|
產品尺寸圖 |
|
