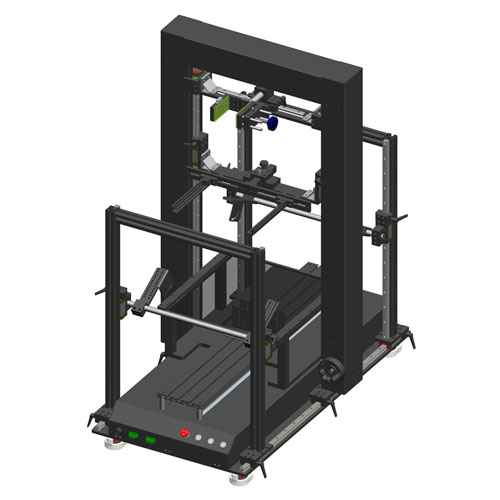

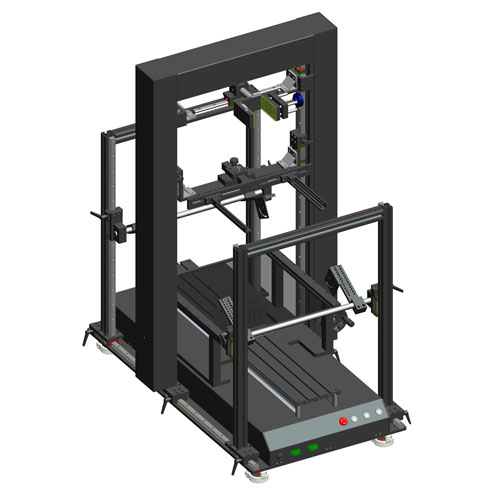

800mm背光線掃測試平臺XCY-HLSR800T-V3
簡介：XCY-HLSR800T-V3是一款線掃運動測試平臺，行程800mm，
可以打背光，帶有編碼器和幀觸發信號輸出，可通過電腦端軟件控制參數。
相機龍門架通過手搖控制上下移動，同時有同軸光源固定層，并且和光源
龍門架間距可調，結合多光源固定結構，用戶可以進行多種線光源組合測試。
能較快實現實驗環境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
23-110mm |
|
|
相機上下移動范圍 |
700mm |
|
|
滑臺 |
絲桿直線滑臺 |
PC軟件調速 |
|
伺服電機 |
臺達 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出信號 |
Tri/A+/A-/B+/B- |
|
|
輸出電源 |
12V，24V |
|
|
往返行程 |
800mm |
|
|
往返速度 |
0-30cm/s |
|
|
往返承載 |
≤15kg |
|
|
外形尺寸 |
1160*744*1394mm |
|
|
玻璃載物板尺寸 |
425*465 mm |
|
|
重量 |
約210kg |
|
|
材料 |
鋁合金+鐵 |
|
|
尺寸圖 |
|
