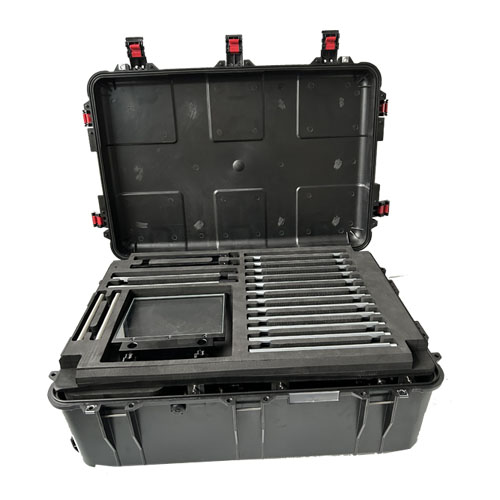

行李箱線掃平臺XCY-LCS400-V2
XCY-LCS400-V2是一款便攜式線掃測試平臺，采用行李箱收納，平面移動模式，
相機夾具可以左右上下微調，360度旋轉，可以使用面陣相機和線陣相機進行實
驗，相機架和光源架采用龍門架結構，配合靈活光源固定方式，用戶能較快實現
實驗環境搭建。
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
22-60mm |
|
|
相機上下微調精度 |
0.1mm |
|
|
左右微調范圍 |
±60mm |
|
|
上下微調范圍 |
±25mm |
|
|
外形尺寸 |
840*571*324mm |
|
|
相機架主桿高度 |
600mm |
|
|
光源架高度 |
600mm |
|
|
載物板尺寸 |
280*280mm |
|
|
重量 |
73kg |
|
|
滑臺 |
直線滑臺配磁柵尺 |
|
|
控制模式 |
PC軟件調速 |
|
|
往返行程 |
400mm |
|
|
往返速度 |
0-1m/s |
|
|
往返承載 |
《20kg |
|
|
相機夾具承載 |
《3.5KG |
|
|
材料 |
鋁 |
表面處理：黑色氧化 |
|
尺寸圖 |
|
|
