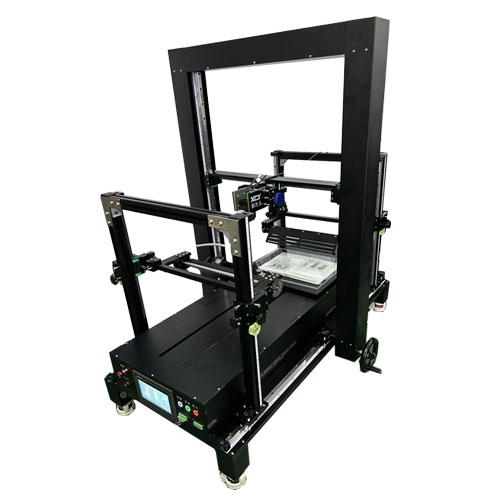

觸摸屏線掃測試平臺XCY-HST1000-V2
XCY-HST1000-V2實驗架主要應用于模擬往返運動環境，采用直線滑臺，
聲音小，速度快，采用平面移動模式，可固定2個相機，進行多種拍攝角
度測試，光源固定架帶刻度，能讀取角度值，配合多組相機架和光源架，
用戶能較快實現實驗環境搭建。
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
23-110mm |
|
|
相機微調精度 |
0.1mm |
|
|
相機架高度 |
860mm |
|
|
光源架高度 |
600mm |
|
|
滑臺 |
直線滑臺 |
觸摸屏+PC軟件調速 |
|
驅動器 |
松下 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
5V,12V,24V |
|
|
往返行程 |
1000mm |
|
|
往返速度 |
0-1m/s |
|
|
往返承載 |
《30kg |
|
|
上下行程 |
640mm |
微調精度：0.03mm |
|
上下承載 |
《15KG |
|
|
外形尺寸 |
1400*986*1431 mm |
|
|
載物板尺寸 |
450*450 mm |
|
|
重量 |
約130kg |
|
|
材料 |
鋁底板+鐵 |
表面處理：黑色陽極氧化 |
產品內容：PDF
