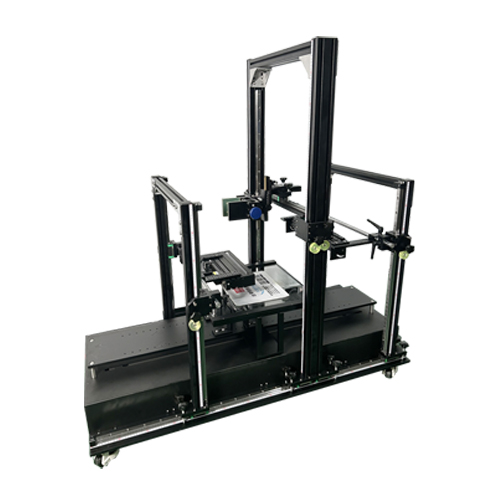

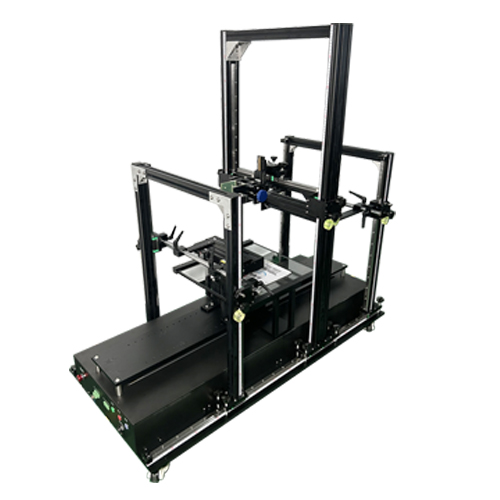

背光線掃平臺XCY-BRT1000-V2
簡介：XCY-BRT1000-V2實驗架主要應用于模擬往返運動環境，采用絲
桿滑臺，采用平面移動模式，可以使用面陣相機和線陣相機進行實驗，載
物板采用透明玻璃，底部可以打背光，配合靈活光源架，可固定多種光源，
用戶能較快實現實驗環境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
23-110mm |
|
|
相機夾具上下微調范圍 |
±60mm |
|
|
相機微調精度 |
0.1mm |
|
|
相機架高度 |
1300mm |
|
|
滑臺 |
絲桿直線滑臺 |
PC軟件調速 |
|
伺服電機 |
臺達 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
5V,12V，24V |
|
|
往返行程 |
1000mm |
|
|
往返速度 |
0-30cm/s |
|
|
往返承載 |
《15kg |
|
|
外形尺寸 |
1400*675*1437mm |
|
|
玻璃載物板尺寸 |
425*465 mm |
|
|
重量 |
約145kg |
|
|
材料 |
鋁合金+鐵 |
|
|
產品尺寸圖 |
