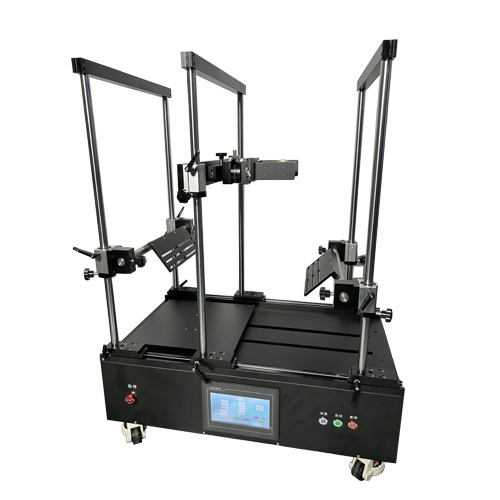

線掃測試平臺XCY-SCT500-V3
XCY-SCT500-V3實驗架主要應用于模擬往返運動環(huán)境，采用絲桿滑臺，
采用平面移動模式，可以使用面陣相機和線陣相機進行實驗，載物板
采用鋁合金板，配合靈活光源架，可固定多種光源，用戶能較快實現
實驗環(huán)境搭建。
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
20-50mm |
|
|
相機上下微調精度 |
0.1mm |
|
|
左右微調范圍 |
±60mm |
|
|
上下微調范圍 |
±20mm |
|
|
外形尺寸 |
778*467*973mm |
|
|
相機架主桿高度 |
700mm |
|
|
光源架高度 |
700 mm |
|
|
載物板尺寸 |
320*320mm |
|
|
重量 |
70kg |
|
|
滑臺 |
絲桿模組 |
|
|
控制模式 |
觸摸屏+PC軟件調速 |
|
|
往返行程 |
500mm |
|
|
往返速度 |
0-30cm/s |
|
|
往返承載 |
《20kg |
|
|
相機夾具承載 |
《3.5KG |
|
|
材料 |
鋁 |
表面處理：黑色氧化 |
|
尺寸圖 |
|
