大理石XYZ線掃測試平臺XCY-MLS1000-V2

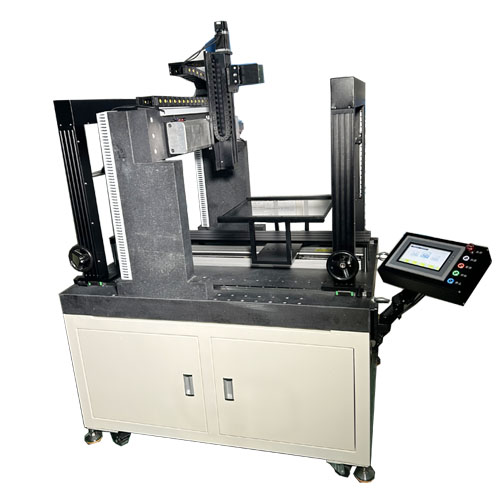

XCY-MLS1000-V2是一款XYZ線掃運動測試平臺，X軸采用直線電機配光柵尺，
行程1000mm，Y軸采用絲桿滑臺配伺服電機，行程500mm，Z軸采用絲桿滑
臺配步進電機，行程250mm。光源架采用手搖控制上下移動，可以打背光，帶
有編碼器和幀觸發信號輸出，可通過觸摸屏和電腦端軟件控制參數，底部帶有輪
子，方便移動和調節水平度。相機龍門架和光源龍門架間距可調，結合多
光源固定結構，用戶可以進行多種線光源組合測試。能較快實現實驗環境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
23-110mm |
|
|
相機夾具上下微調精度 |
0.02mm |
|
|
X軸滑臺 |
直線滑臺+光柵尺 行程：1000mm |
|
|
Y軸滑臺 |
絲桿滑臺+伺服電機 行程：500mm |
|
|
Z軸滑臺 |
絲桿滑臺+步進電機 行程：350mm |
|
|
參數調節方式 |
觸摸屏+PC軟件調速 |
|
|
輸出信號 |
Tri/A+/A-/B+/B- |
|
|
輸出電源 |
5V/12V/24V |
|
|
往返承載 |
《15kg |
|
|
外形尺寸 |
1000*1390*1967 mm |
|
|
載物板尺寸 |
425*465mm |
|
|
重量 |
760kg |
|
|
材料 |
大理石+鋁合金+鐵 |
|
|
尺寸圖 |
