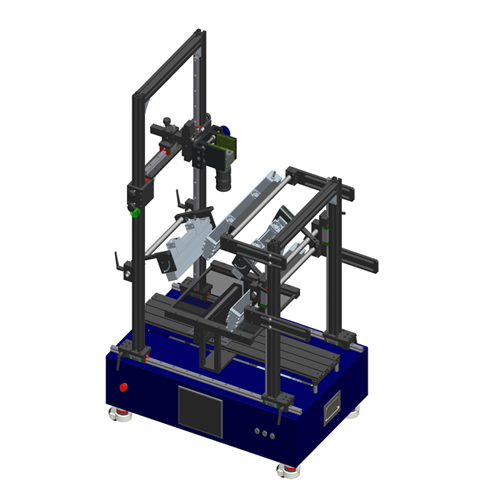

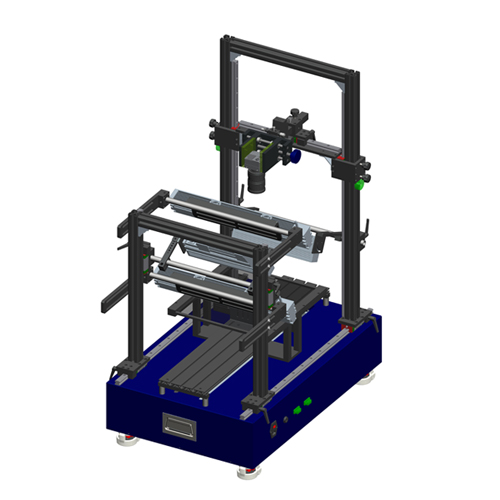

多光源線掃平臺XCY-BLRT600-D2
XCY-BLRT600-D2實驗架主要應用于模擬往返運動環境，采用絲桿滑臺，
采用平面移動模式，可以使用面陣相機和線陣相機進行實驗，載物板采用
透明玻璃，底部可以打背光，配合多個光源固定架，可固定多種光源，用戶
能較快實現實驗環境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
23-110mm |
|
|
相機夾具上下微調范圍 |
±60mm |
|
|
相機微調精度 |
0.1mm |
|
|
相機夾具角度調節 |
360°粗調，±5°微調 |
微調精度0.1度 |
|
相機架高度 |
800mm |
|
|
滑臺 |
絲桿直線滑臺 |
觸摸屏和PC軟件調速 |
|
伺服電機 |
臺達 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
5V,12V，24V |
|
|
往返行程 |
600mm |
|
|
往返速度 |
0-30cm/s |
|
|
往返承載 |
《15kg |
|
|
外形尺寸 |
1314*577*878mm |
|
|
玻璃載物板尺寸 |
336*376mm |
|
|
重量 |
約92kg |
|
|
材料 |
鋁合金+鐵 |
|
| 尺寸圖 |
主要功能介紹：
- 采用絲桿滑臺模組，配合臺達伺服電機
- 可以觸摸屏和軟件控制平臺運動
- 可固定3組光源，2組上往下打光，1組背光，玻璃透光區域：336*376mm
- 速度范圍0-35cm/s，觸發位置可調，帶編碼器差分信號輸出：A+,A-,B+,B-
- 相機架和光源架采用龍門架結構，間距可調
- 相機夾具范圍23-110mm，上下微調范圍±60mm,可360度旋轉夾具
- 底部帶輪子，可方便移動并調節水平度
