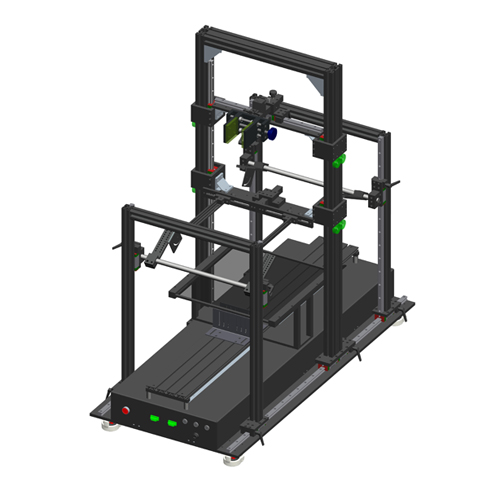

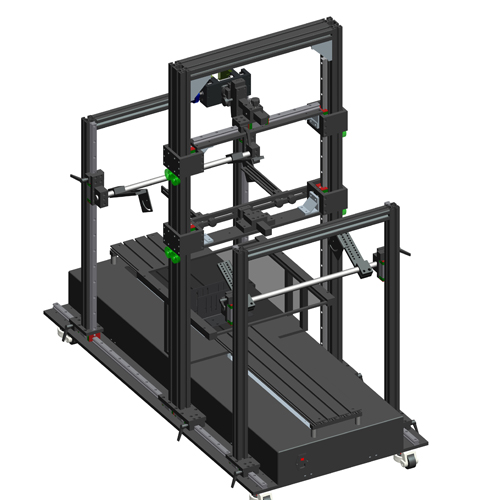

帶同軸固定線掃平臺XCY-BRT1000-V3
XCY-BRT1000-V3實驗架主要應用于模擬往返運動環境，采用絲桿滑臺，
采用平面移動模式，可以使用面陣相機和線陣相機進行實驗，載物板采用
透明玻璃，底部可以打背光，配合靈活光源架，可固定多種光源，用戶能
較快實現實驗環境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
23-110mm |
|
|
相機夾具上下微調范圍 |
±60mm |
|
|
相機微調精度 |
0.1mm |
|
|
相機夾具角度調節 |
360°粗調，±5°微調 |
微調精度0.1度 |
|
相機架高度 |
1298mm |
|
|
滑臺 |
絲桿直線滑臺 |
PC軟件調速 |
|
伺服電機 |
臺達 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
5V,12V，24V |
|
|
往返行程 |
1000mm |
|
|
往返速度 |
0-30cm/s |
|
|
往返承載 |
《15kg |
|
|
外形尺寸 |
1400*675*1437mm |
|
|
玻璃載物板尺寸 |
425*465mm |
|
|
重量 |
約170kg |
|
|
材料 |
鋁合金+鐵 |
|
|
尺寸圖 |
