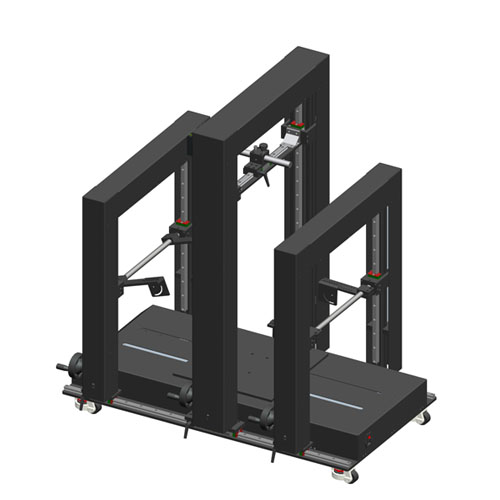

手搖線掃平臺XCY-HCL800-V1
XCY-HCL800-V1是一款線掃運動測試平臺，行程800mm，相機架和光源架采用手搖控
制上下移動，帶有編碼器和幀觸發信號輸出，可通過電腦端軟件控制參數，底部帶有輪子，
方便移動和調節水平度。相機龍門架和光源龍門架間距可調，結合多光源固定結構，用戶
可以進行多種線光源組合測試。能較快實現實驗環境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
23-110mm |
|
|
相機夾具上下移動范圍 |
700mm |
|
|
相機夾具上下微調精度 |
0.1mm |
|
|
滑臺 |
絲桿直線滑臺 |
PC軟件調速 |
|
伺服電機 |
臺達 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
5V，12V，24V |
|
|
往返行程 |
800mm |
|
|
往返速度 |
0-30cm/s |
|
|
往返承載 |
《15kg |
|
|
外形尺寸 |
744*1160*1396 mm |
|
|
載物板尺寸 |
400*400 mm |
|
|
重量 |
約140kg |
|
|
材料 |
鋁合金+鐵 |
|
|
尺寸圖 |
|
