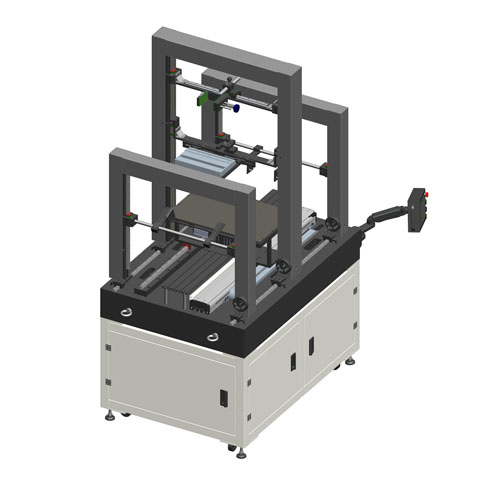

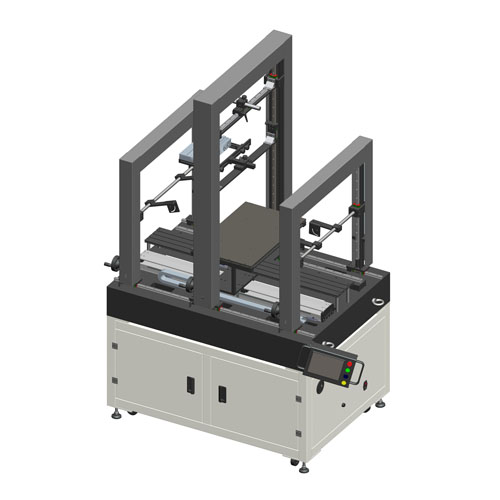

大理石線掃測試平臺XCY-TSR1000-V3

XCY-TSR1000-V3是一款大理石線掃運動測試平臺，X軸采用直線電機配光柵尺，

行程1000mm。相機架和光源架采用手搖控制上下移動，可以打背光，帶有編碼器

和幀觸發信號輸出，可通過觸摸屏和電腦端軟件控制參數，底部帶有輪子，方便移動

和調節水平度。相機龍門架和光源龍門架間距可調，結合多光源固定結構，用戶可以

進行多種線光源組合測試。能較快實現實驗環境搭建。



產品參數

名稱	參數	備注
相機夾具范圍	23-110mm
相機夾具上下微調精度	0.03m
X軸滑臺	直線滑臺+光柵尺 行程：1000mm
參數調節方式	觸摸屏+PC軟件調速
輸出信號	Tri/A+/A-/B+/B-
輸出電源	12V/24V
往返承載	≤15kg
外形尺寸	1000*1390*2230 mm
載物板尺寸	465*585mm
重量	1500kg
材料	大理石+鋁合金+鐵
尺寸圖	PDF
