寬幅線掃相機測試平臺XCY-WIC600-V2
簡介：XCY-WIC600-V2實驗架主要應用于模擬往返運動環境，
采用雙同步帶滑臺，平面移動模式，主要應用于寬幅線掃相機測試，
載物板采用透明玻璃，底部可以打背光，相機固定件間距可調，2側
可以手搖控制上下移動，配合底部導軌，用戶能較快實現實驗環境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
0-716mm |
|
|
上相機夾具 |
左右上下微調范圍±20mm |
|
|
相機架高度 |
900mm |
|
|
重復定位精度 |
±0.05mm |
|
|
滑臺 |
同步帶滑臺 |
觸摸屏和PC軟件調速 |
|
伺服電機 |
臺達 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出差分信號 |
A+/A-/B+/B- |
|
|
輸出電源 |
5V,12V，24V |
|
|
往返行程 |
600mm |
|
|
往返速度 |
0-60cm/s |
|
|
往返承載 |
≤15kg |
|
|
外形尺寸 |
1159*1120*1281.5mm |
|
|
玻璃載物板尺寸 |
400*748mm |
|
|
重量 |
約110kg |
|
|
材料 |
鋁合金+鐵 |
|
|

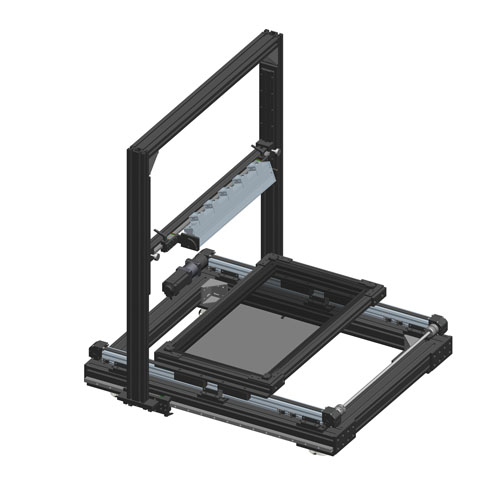

產品尺寸圖 |
|
