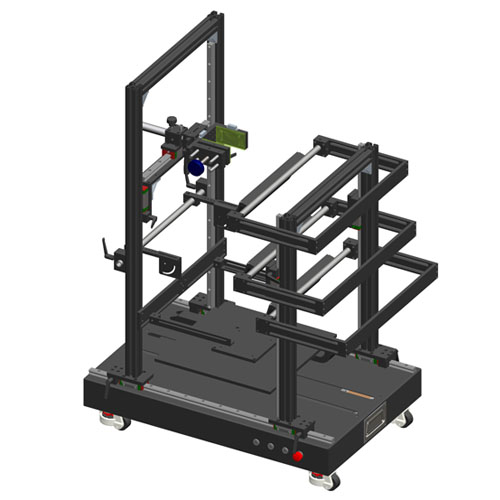

多光源線掃測試平臺XCY-TLC600-V3
XCY-TLC600-V3是一款多光源線掃測試平臺，可兼容線掃相機和3D相
機的運動測試平臺，行程600mm，帶有編碼器和幀觸發信號輸出，可通
過電腦端軟件控制參數，用戶用可以調用SDK自己開發軟件控制平臺運動。
載物板帶有拖鏈，平臺能固定5個光源，可以兼容固定線掃光源和面陣類光源，
相機龍門架和光源龍門架間距可調，能較快實現實驗環境搭建。
產品參數
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
0-113mm |
|
|
相機夾具上下微調范圍 |
±12.5mm |
|
|
上下微調精度 |
0.01mm |
|
|
相機上下移動范圍 |
600mm |
|
|
滑臺 |
絲桿直線滑臺 |
PC軟件調速 |
|
伺服電機 |
松下 |
|
|
運動控制卡 |
ZMC002 |
|
|
輸出信號 |
Tri/A+/A-/B+/B- |
|
|
輸出電源 |
12V，24V |
|
|
往返行程 |
600mm |
|
|
往返速度 |
0-30cm/s |
|
|
往返承載 |
≤15kg |
|
|
外形尺寸 |
848*560*1216mm |
|
|
載物板尺寸 |
400*400mm |
|
|
重量 |
約94kg |
|
|
材料 |
鋁合金+鐵 |
|
|
尺寸圖 |
|
