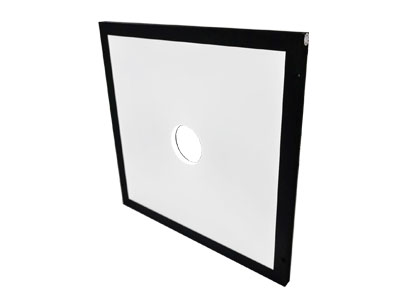

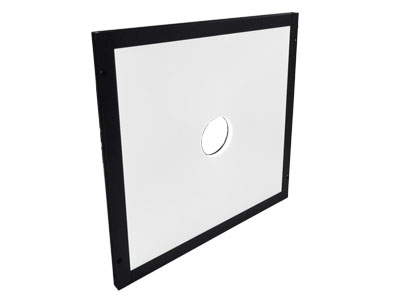

側面背孔面光源
側面背孔面光源
產品特點：
（1） LED側面均勻分布
（2） 特殊導光板，導光均勻性好，亮度高
（3） 采用獨特的外部結構，使尺寸輕巧
應用領域：
（1） 外形輪廓尺寸測量
（2） 透明物體表面劃痕
（3） 電路板污跡檢測

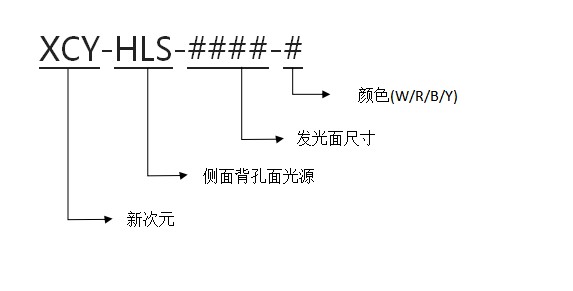

選型指南：

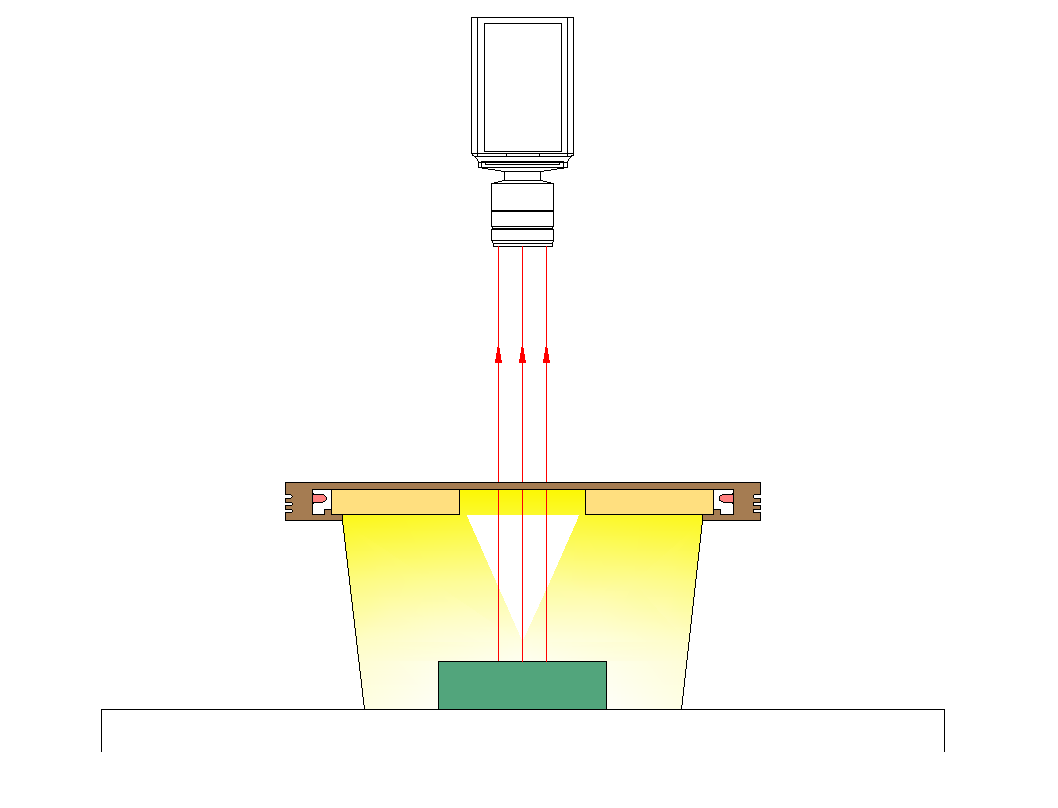

打光示意圖：
特殊定制：
顏色定制，安裝方式定制，散熱方式定制，外形尺寸定制
參數表
|
序號 |
型號 |
尺寸 |
電壓/功率 R |
電壓/功率 W/B/G |
尺寸圖 |
|
1 |
XCY-HLS90100 |
發光面：90*100mm |
24V/5.6W |
24V/5.6W |
|
|
2 |
XCY-HLS140100 |
發光面：140*100mm |
24V/8.4W |
24V/8.4W |
|
|
3 |
XCY-HLS140150 |
發光面：140*150mm |
24V/8.4W |
24V/8.4W |
|
|
4 |
XCY-HLS190150 |
發光面：190*150mm |
24V/11.2W |
24V/11.2W |
|
|
5 |
XCY-HLS190200 |
發光面：190*200mm |
24V/11.2W |
24V/11.2W |
|
|
6 |
XCY-HLS240200 |
發光面：240*200mm |
24V/14W |
24V/14W |
|
|
7 |
XCY-HLS240250 |
發光面：240*250mm |
24V/14W |
24V/14W |
|
|
8 |
XCY-HLS290200 |
發光面：290*200mm |
24V/16.8W |
24V/16.8W |
|
|
9 |
XCY-HLS290250 |
發光面：290*250mm |
24V/16.8W |
24V/16.8W |
|
|
10 |
XCY-HLS290300 |
發光面：290*300mm |
24V/16.8W |
24V/16.8W |
|
|
11 |
XCY-HLS340250 |
發光面：340*250mm |
24V/19.6W |
24V/19.6W |
|
|
12 |
XCY-HLS390300 |
發光面：390*300mm |
24V/22.4W |
24V/22.4W |
|
|
13 |
XCY-HLS440350 |
發光面：440*350mm |
24V/25.2W |
24V/25.2W |
|
|
14 |
XCY-HLS440400 |
發光面：440*400mm |
24V/25.2W |
24V/25.2W |
|
|
15 |
XCY-HLS590400 |
發光面：590*400mm |
24V/33.6W |
24V/33.6W |
