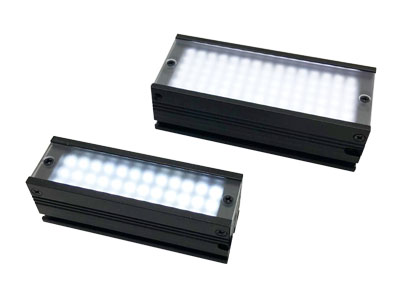

條光源
條光源
產品特點：
（1） 采用鋁合金一體成型設計，散熱好
（2） 安裝靈活，長度尺寸定制靈活
（3） 采用小角度LED陣列設計，亮度高
應用領域：
（1） 金屬表面缺陷檢測
（2） 印刷品字符缺陷檢測
（3） 連接器引腳平整度檢測
（4） 大尺寸液晶面板缺陷檢測

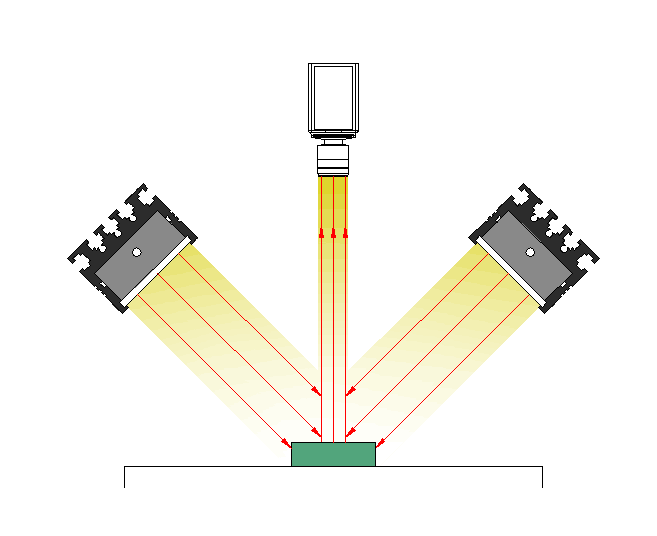

打光示意圖：
特殊定制：
顏色定制，安裝方式定制，散熱方式定制，外形尺寸定制

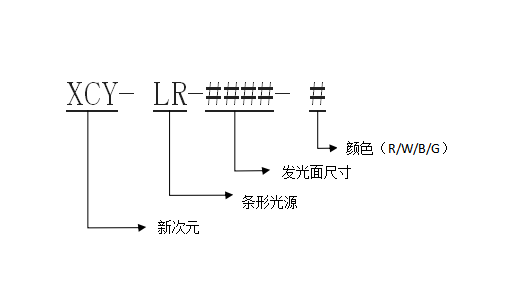

參數表：
| 序號 | 型號 | 外形尺寸 | 電壓/功率R |
電壓/功率 W/B/G |
尺寸圖 |
| 1 | XCY-LR3016 | 長*寬*高=42*22*26mm | 24V/0.5W | 24V/0.7W | 尺寸圖 |
| 2 | XCY-LR6016 | 長*寬*高=72*22*26mm | 24V/1W | 24V/1.4W | 尺寸圖 |
| 3 | XCY-LR9016 | 長*寬*高=102*22*26mm | 24V/1.4W | 24V/2.2W | 尺寸圖 |
| 4 | XCY-LR12016 | 長*寬*高=132*22*26mm | 24V/1.9W | 24V/2.9W | 尺寸圖 |
|
5
|
XCY-LR15016
|
長*寬*高=162*22*26mm
|
24V/2.4W
|
24V/3.6W
|
|
|
6
|
XCY-LR18016
|
長*寬*高=192*22*26mm
|
24V/2.9W
|
24V/4.3W
|
|
|
7
|
XCY-LR21016
|
長*寬*高=222*22*26mm
|
24V/3.4W
|
24V/5W
|
|
|
8
|
XCY-LR24016
|
長*寬*高=252*22*26mm
|
24V/3.8W
|
24V/5.8W
|
|
|
9
|
XCY-LR27016
|
長*寬*高=282*22*26mm
|
24V/4.3W
|
24V/6.5W
|
|
|
10
|
XCY-LR30016
|
長*寬*高=312*22*26mm
|
24V/4.8W
|
24V/7.2W
|
|
|
11
|
XCY-LR33016
|
長*寬*高=342*22*26mm
|
24V/5.3W
|
24V/7.9W
|
|
|
12
|
XCY-LR36016
|
長*寬*高=372*22*26mm
|
24V/5.8W
|
24V/8.6W
|
|
|
13
|
XCY-LR39016
|
長*寬*高=402*22*26mm
|
24V/6.2W
|
24V/9..4W
|
|
|
14
|
XCY-LR42016
|
長*寬*高=432*22*26mm
|
24V/6.7W
|
24V/10.1W
|
|
|
15
|
XCY-LR45016
|
長*寬*高=462*22*26mm
|
24V/7.2W
|
24V/10.8W
|
|
|
16
|
XCY-LR48016
|
長*寬*高=492*22*26mm
|
24V/7.7W
|
24V/11.5W
|
|
|
17
|
XCY-LR51016
|
長*寬*高=522*22*26mm
|
24V/8.2W
|
24V/12.2W
|
|
|
18
|
XCY-LR5030
|
長*寬*高=62*36*26mm
|
24V/1.4W
|
24V/2.4W
|
|
|
19
|
XCY-LR7530
|
長*寬*高=87*36*26mm
|
24V/2.2W
|
24V/3.6W
|
|
|
20
|
XCY-LR10030
|
長*寬*高=112*36*26mm
|
24V/2.9W
|
24V/4.8W
|
|
|
21
|
XCY-LR12530
|
長*寬*高=137*36*26mm
|
24V/3.6W
|
24V/6W
|
|
|
22
|
XCY-LR15030
|
長*寬*高=162*36*26mm
|
24V/4.3W
|
24V/7.2W
|
|
|
23
|
XCY-LR17530
|
長*寬*高=187*36*26mm
|
24V/5W
|
24V/8.4W
|
|
|
24
|
XCY-LR20030
|
長*寬*高=212*36*26mm
|
24V/5.8W
|
24V/9.6W
|
|
|
25
|
XCY-LR22530
|
長*寬*高=237*36*26mm
|
24V/6.5W
|
24V/10.8W
|
|
|
26
|
XCY-LR25030
|
長*寬*高=262*36*26mm
|
24V/7.2W
|
24V/12W
|
|
|
27
|
XCY-LR27530
|
長*寬*高=287*36*26mm
|
24V/7.9W
|
24V/13.2W
|
|
|
28
|
XCY-LR30030
|
長*寬*高=312*36*26mm
|
24V/8.6W
|
24V/14.4W
|
|
|
29
|
XCY-LR32530
|
長*寬*高=337*36*26mm
|
24V/9.4W
|
24V/15.6W
|
|
|
30
|
XCY-LR35030
|
長*寬*高=362*36*26mm
|
24V/10.1W
|
24V/16.8W
|
|
|
31
|
XCY-LR37530
|
長*寬*高=387*36*26mm
|
24V/10.8W
|
24V/18W
|
|
|
32
|
XCY-LR40030
|
長*寬*高=412*36*26mm
|
24V/11.5W
|
24V/19.2W
|
|
|
33
|
XCY-LR42530
|
長*寬*高=437*36*26mm
|
24V/12.2W
|
24V/20.4W
|
|
|
34
|
XCY-LR45030
|
長*寬*高=462*36*26mm
|
24V/13W
|
24V/21.6W
|
|
|
35
|
XCY-LR47530
|
長*寬*高=487*36*26mm
|
24V/13.7W
|
24V/22.8W
|
|
|
36
|
XCY-LR50030
|
長*寬*高=512*36*26mm
|
24V/14.4W
|
24V/24W
|
|
|
37
|
XCY-LR60030
|
長*寬*高=612*36*26mm
|
24V/17.3W
|
24V/28.8W
|
